冷彎型鋼在線剪切數值模擬

1 介紹

　　電除塵器是一種高效除塵器，在中國的應用始于20世紀30年代。當前，電除塵器在電力、冶金、化工、建材等行業的應用十分廣泛。電除塵器一般是利用直流負高壓使氣體電離、產生電暈放電，進而使粉塵荷電，并在強電場力的作用下，將粉塵從氣體中分這種情況擬采用斜角剪切方式，首先對左右兩邊直離出來的除塵裝置。陽極板是電除塵器的重要組成部分，其質量的好壞直接影響到除塵的效果。目前企業生產中遇到的問題是剪切過程中兩側豎直壁部分述由于產生壓縮失穩導致其形狀不良，剪切后靠人工修正，這樣一來不僅產品質量不能夠保證，而且也大大增加了生產成本。
　　傳統的剪切過程研究方法都是依靠大量的實驗和簡單的力學分析，找出某種經驗或者是半解析公式，用來計算力能參數。塑性成形仿真技術的發展為研究型鋼在線剪切機理和預測產品成形缺陷、優化工藝參數提供了新的途徑。采用新的剪切方式后切斷迅速、切口無毛刺、變形小，保證了產品端面的質量。

2 剪切分析
　　本文以電除塵器大Ｃ型陽極板（長度為１５０６０ｍｍ）為進行分析。

　　為解決生產中所出現的左右兩側豎直壁部分形狀不良的問題，首對板的剪切原理進行分析。目前所采用的剪切形式為一次性垂直剪切方式，上刀板刃口形狀合理，變形較大的原因?yàn)楫?dāng)剪切到兩側豎直壁部分時發生壓縮失穩導致局部變形過大。針對壁部分進行剪切，首先對左右兩邊直臂部分進行剪切，然后再對中部水平部分進行切斷。由于水平剪板工藝已經很成熟完善，故這里不再贅述。豎直壁部分的剪切原理見圖２所示。

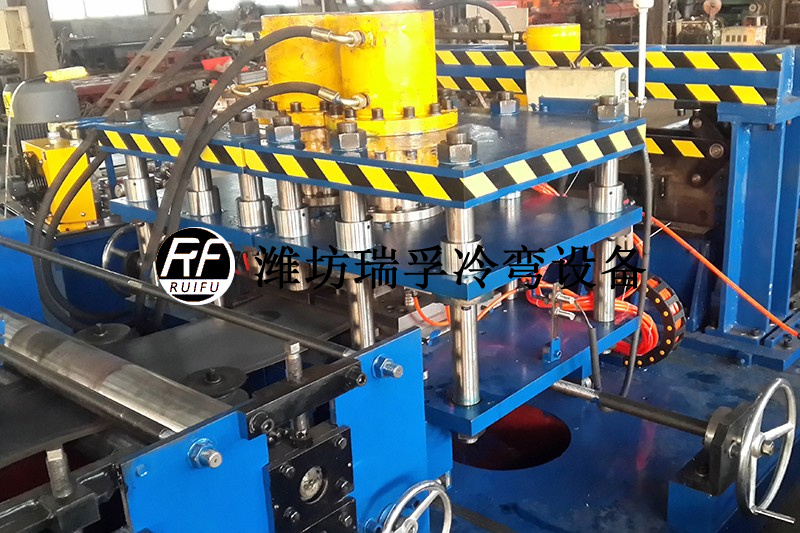

　　在定模和動模上均按型鋼截面線切割加工出孔形型腔，當動模沿傾角口移動距離ｓ時，將定模和動模上的型腔開口關閉，剪斷型鋼，然后動模迅速?gòu)?fù)位。這種切斷方式使型鋼垂直邊和水平邊同時切斷，從而保證斷面質量。設剪斷型鋼垂直邊的錯距為S1
　　剪斷型鋼水平邊的錯距為S2：，則有：

　　顯然，當傾角α取某值時，必能使得剪切行程S最小。在本課題中型鋼的局部尺寸如圖３所示。
　　將數值代入后顯然可知當α＝45°時S最小，綜合考慮剪切行程和剪切機結構，一般取α為30°~45°，因此，確定傾角α為45°。
　　設型鋼板材展開長度為L(zhǎng)，則有切斷力為：

　　使用這種剪切方式切斷型鋼的最大優點是不產生切屑，收得率最高。另外，改進剪切方式后剪切行程很短，一般僅為幾毫米，所以剪切時間短，剪切機隨動行程短，可適應高速冷彎型鋼機組生產要求。剪切后型鋼斷面無毛刺，剪切噪聲低、振動小。但是這種剪切方法不適用于閉口斷面的型鋼剪切。

３ 彈塑性有限元理論基礎
　　由于近年來有限元模擬的飛速發展，采用軟件方法驗證該方案是否可行及合理就成為可能。由于型鋼在線剪切過程中會出現大位移、大轉動以及大應變，因此，使用大變形彈塑性有限元求解比較合適。更新的拉格朗日（Ｕ．Ｌ．）有限元方法，能夠較準確地模擬精沖塑性大變形中應力、應變的分布及發展趨勢。Ｕ．Ｌ．法將最后一個已知的平衡狀態（ｔ時刻）作為參考構形，去求解t+△t出時刻物體的各個未知量。用Ｕ．Ｌ表示的虛功方程為：

　　經過離散化，引入位移形函數，得到最終的平衡方程（U.L.方法描述的大變形彈塑性有限元方程）：

４ 彈塑性有限元模型的建立
　　零件三維模型如圖４所示，材料厚度1.5ｍｍ，材質ＡＩＳＩ一１００８。
4.1 基本模型參數的設置
　　AISI一1008鋼楊氏模量為２×100000，泊松比0.3，初始屈服極限700ＭＰａ，硬化指數0.15。由于零件模型較大，所以網格劃分為150000個網格，剪切速度100mm/s。邊界條件采用常規模型，即：

　　在本課題中影響沖裁質量的關鍵因素首先是傾角α，其次沖裁間隙也是直接關系到?jīng)_件斷面質量、尺寸精度、模具壽命和力能消耗的重要工藝參數。沖裁間隙主要與材料牌號、供應狀態和厚度有關。據間隙的經驗計算公式，有：

　　因此，沖裁間隙取0.08ｍｍ。此外合適的小圓角更能增加光亮帶的長度，凸、凹模的圓角可以抑制裂紋的產生，有利于金屬材料的流動。

數值模擬使用的工藝參數如表ｌ所示。

4.2 材料的斷裂韌度與斷裂判據
　　雖然斷裂問題在金屬塑性加工中是一種常見的現象，但是在早期的金屬塑性加工數值模擬中，卻很少涉及到斷裂問題的模擬。對工件斷裂的判斷往往停留在強度理論上，以等效應力或等效應變作為是否出現斷裂的判據，這實際上并不能滿足加工工藝研究的需要。于是許多學者提出了各種延性斷裂破壞的判斷方法，這些方法分為兩類：①第一類稱為機遇試驗的準則（Ｅｍｐｉｒｉｃａｌｃ—ｔｅｒｉａ）法，它主要通過標準的常規試驗來獲取材料的試驗數據，然后用于對材料成形過程中的延性斷裂的判斷上，它還可分為三種，即應力、應變和應變能準則。這類準則的代表是Ｃｏｃｋｒｏｆｔ—ｌａｔｈａｍ準則。從所分析的尺度和方法上講它屬于宏觀斷裂力學的范疇。這種方法的缺陷是簡單的力學實驗條件和金屬成形過程中的條件相差甚遠，由簡單試驗得出的經驗值應用到復雜的成形分析中，是有很大的近似，很顯然不能將鐓粗試驗破壞值應用到板料成形的斷裂分析中。另外這些準則不能判斷工件內部裂紋。②第二類方法是基于微觀組織的準則（Microstructure based criteria)。這種方法可以將空洞的幾何參數在材料的本構方程中加以描述，可以分析斷裂過程中裂紋的形成、發展的微觀組織變化。這種準則的描述更為具體，它考慮了空洞的幾何尺寸對斷裂的影響，將各種影響斷裂的因素考慮到材料的本構關系中。根據它分析的空問尺度和對象，屬于連續損傷力學范疇。它旨在利用連續介質力學的方法研究具有微觀結構固體變形及破壞行為。具有代表意義的模型有Gurson、Lemaitre模型以及Rouselier 模型等。
　　金屬在加工過程中的斷裂大多是延性斷裂，很少發生脆性斷裂。一般認為，金屬中的延性斷裂是由空洞（Void）的聚結和增長引起的?？昭ɡ碚搶儆趽p傷累積理治[5]。這些空洞是材料中由于位錯堆積、第二相粒子或其他缺陷產生的。在金屬塑性變形的作用下，空洞能夠長大直至一定數量的空洞聚結起來形成裂紋?？斩撮L(zhǎng)大聚結的程度與工藝參數、材料特性有很大的關系。
　　迄今為止。最有效的預測金屬成形過程中延性斷裂的方法，還是通過研究材料的應力應變歷史，建立合理的局部斷裂判斷準則。
　　Freudenthal以單位體積塑性功為參數，建立了判斷材料發生大變形時的斷裂準則。在這之后的10~20年時間內，許多學者都是在此基礎上提出了其他準則。

　?。脼閼?yīng)力強度因子臨界值，是表征材料抗延性斷裂的參數，通過試驗獲得。在此基礎上，１９６８年ＭｃＣＩｉｎｔｏｃ提出了材料延性斷裂判斷準則：

　　當模型應力強度因子Ｃ達到一個臨界值時，裂紋就會失穩擴展，而后導致物體的斷裂。這個臨界值就稱為斷裂韌度。ｃ值越大，裂紋越不容易失穩擴展。斷裂韌度是材料的固有特性，與材料的幾何尺寸及外力大小無關。
　　在本文的模擬中，采用了Ｍｃｃｌｉｎｔｏｃｋ韌性斷裂準則來判斷裂紋是否出現，臨界損傷值Ｋ的確定參考了文獻中精沖實驗的結果，確定為0.2，能基本滿足模擬的需要。在材料破壞準則選取之后，與之相配合的就是怎樣在有限元程序中應用該準則，實現材料斷裂分離的模擬。裂紋擴展的表示方法有單元?jiǎng)h除法、節點分離法和單元分裂法。DEFORM采用了單元?jiǎng)h除法來處理失效破壞的單元，一旦某個單元形心處的損傷達到其臨界值，就認為該單元已破壞，需將其取掉。并進行相應的結點處理，繼續計算

5 模擬結果
　　首先我們可以直觀的從模擬結果中看出零件的變形量較小，模擬后的橫截面如圖５所示。從圖中可以看出，零件豎直壁部分形狀變化量很小。圖6中深色部分是未剪切錢零件左端橫截面形狀，淺色部分為剪切后零件改變后的形狀。

　　從圖6中我們可以直觀的看出零件的形狀改變量很小，經測量最大變形量?jī)H在0.6mm以內，而工藝要求為1.5mm，模擬結果證明剪切方式正確。其次剪切行程較改進前有很大幅度的減小，改進前，剪切總行程在100mm以上，改進后剪切兩側面的行程僅為14mm，加上剪切水平部分所需的行程5mm，總行程僅為改進前的1/5。由于截?cái)嗟目傂谐讨挥?9mm，因而剪切時間大大減少，使提高產品產量成為可能。因此，改進后的剪切方案合理可行。

 　　在縮短剪切行程和剪切時間的同時，剪切時所需的最大壓力也有所降低。壓力行程曲線如圖7所示，從壓力行程曲線中可以看出，沖裁力在剪切開始階段變化較快，材料從彈性變形轉入塑性變形。隨著變形程度的不斷加大，板料承受剪切刀的有效面積在不斷增大，材料硬化作用加強，沖裁力不斷增加，直至達到最大剪切力，在行程為2.4mm處壓力達到最大值69386N，隨后由于承受力的有效面積下降，所需壓力也逐漸減小直至減小為零。

6 結論
　　針對生產中出現的問題提出使用傾角為45°的斜角剪切方式。通過使用DEFORM—3D軟件，對AISI—1008冷彎型鋼沖裁工藝進行了數值模擬，使用了McClintock 韌性斷裂準則。模擬結果證明剪切方式有效、可行，使用斜角剪切方式減小了零件形狀改變量，縮短了沖裁時間。
