基于Pro_Engineer的變截面冷彎成型機三維動態仿 真

　　虛擬樣機技術（Virtual Prototyping Technology）是一種全新的機械設計方法，作為一項計算機輔助工程（ＣＡＥ）技術同傳統設計方法比較，可以更方便地修改設計、降低成本、提高產品性能、增強市場競爭力。其較大的優點在于不需要制造出物理樣機的情況下，實現對機構的修改和再設計，并進行結構分析和運動仿 真，把問題在設計過程中解決。
　　PTC公司推出的Ｐｒｏ／Ｅｎｇｉｎｅｅｒ（Ｐｒｏ／Ｅ）軟件，以其先進的參數化設計、基于特征設計的實體造型、便于移植設計思想的特點、友好的軟件用戶界面和符合工程技術人員要求的設計思想，成為三維設計領域里非常富有魅力的軟件。由于它有數十個模塊供用戶選擇，故能將整個設計和生產過程集成在一起。因此，利用Ｐｒｏ／Ｅ進行變截面冷彎成型機進行虛擬樣機的設計，可以不必過多的考慮設計細節，能夠更快的繪制出三維圖形。

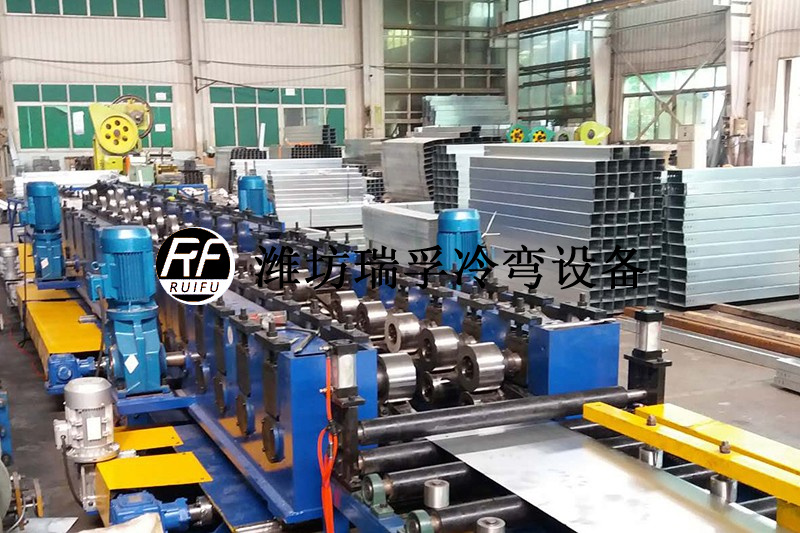

　　輥彎成型（ｒｏｌｌｆｏｒｍｉｎｇ）是一種節材、節能的金屬成型新工藝，新技術，因其多用于鋼材低溫狀態下的彎曲成型，也稱為冷彎型鋼。傳統的輥式冷彎成型工藝可以生產大批量的不變截面的產品。隨著市場競爭的加劇，以及節能和環保的要求，對產品形狀的需求更加多樣化，生產縱向可變截面的產品將會有廣泛的應用前途。
　　本文介紹的變截面冷彎成型機由伺服電機控制，驅動機座在成型過程中移動和轉動，實現板材變截面的要求。
１ 變截面冷彎成型機的總體設計方案設計
　　變截面冷彎成型機包括機座、連接在機座上的導軌、連接在機座和導軌之間的能夠使機座繞豎直方向轉動的機構和能夠使機座沿水平方向移動的機構。
　　轉動電機的轉動通過絲杠使螺母轉動，轉動螺母與滑板底部不相連。與轉動螺母相連接的桿件和偏心軸底端的銷軸分別與一連桿以轉動副的形式鉸接，構成了曲柄滑塊機構。偏心軸處相當于曲柄，轉動螺母相當于滑塊。轉動螺母帶動偏心軸轉動，偏心軸與機座是連接在一起的，從而完成機座繞豎直方向的轉動。移動電機轉動通過絲杠使螺母移動，移動螺母固定在滑板上，帶動滑板移動，從而實現整個機座的移動。
　　在生產不同橫截面板材的時候，變截面冷彎成型機通過調整軋輥來完成，調節兩立輥的傾斜角度，軸向位置和輥縫的大小可以達到生產不同橫截面產品的目的。
２ Ｐｒｏ／Ｅｎｇｉｎｅｅｒ進行設計的流程
　　Ｐｒｏ／ＥＮＧＩＮＥＥＲ的機械解決方案涉及機械設計、制造的整個流程，它按照機械設計的一般順序來模擬設計的整個過程，只需根據一個產品的三維實體造型，就可以建立一套與產品造型參數相關的設計、加工和分析模型。
２.１ 變截面冷彎成型機虛擬樣機的建立
　　根據零件的各尺寸參數，先設計出變截面冷彎成型機零部件的三維模型，它是后續工作的基礎。根據冷彎成型機各零部件的實際尺寸繪制出實體模型，然后再根據這些零件在實際工作中的位置及功能進行裝配。在裝配過程中，Ｐｒｏ／Ｅ會對裝配的零部件進行干涉檢查，如果存在干涉．Ｐｒｏ／Ｅ會給出干涉區域的大小。Ｐｒｏ／Ｅ的智能技術可以自動給出模型修改的意見，設計人員也可以根據自己的設計意圖，對模型進行修改，以消除干涉。裝配完成后，就可以進行以下工作了。
２.２ 變截面冷彎成型機的仿 真及運動學分析
　?。校颍铮胖械倪\動學分析模塊“機構”可以進行裝配的運動學分析和仿 真。這樣可以使原來在二維圖紙上難于表達和設計的運動變得直觀和易于修改，并能簡化機構的設計開發過程，同時提高產品質量。
　　在執行分析的時候，Ｐｒｏ／Ｅ會模擬產品的真實運動情況，并且在模擬的過程中會計算出結構的各種運動數據，其中包括速度、加速度、力等?？梢詫ψ兘孛胬鋸澇尚蜋C的移動機構與轉動機構進行速度分析，對軋輥進行軌跡分析，速度分析以及加速度分析等。
３ 結束語
　　本文給出了變截面冷彎成型機的結構設計和三維動態仿 真的方法。通過Ｐｒｏ／Ｅ對變截面冷彎成型機進行仿 真及運動學分析，能直觀的觀察成型機的運動情況，檢驗設計方案的可行性，為變截面冷彎成型機的研制提供依據。
